-Indice

• Elementos

-¿Cuáles son los filamentos?

• Tipos de impresora 3D
• Funcionamiento de una impresora 3D

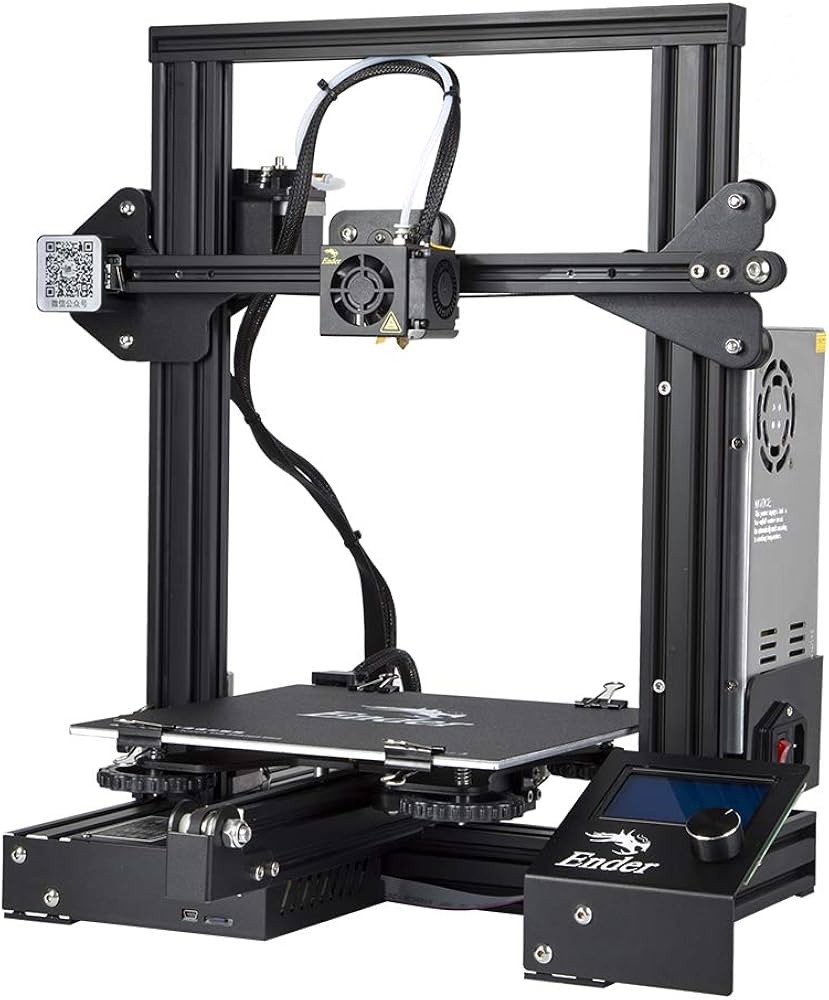

Elementos

• Sistema de Extrusión:
• Extrusor: Motor y engranajes que empujan el filamento.
• Fusor: Calienta el filamento. Incluye el bloque calefactor, la resistencia, el termistor (sensor de temperatura) y el disipador.
• Boquilla: Punta por donde sale el material fundido.
• Barrel / Heatbreak: Conecta el disipador con el bloque caliente.
• Estructura y Movimiento:
• Estructura/Marco: Da estabilidad (aluminio o acero).
• Motores paso a paso: Mueven los ejes y el extrusor con precisión.
• Correas y Poleas: Transmiten el movimiento en ejes X e Y.
• Husillos: Varillas roscadas para el movimiento vertical preciso del eje Z.
• Rodamientos y Guías: Permiten el deslizamiento suave de los ejes.
• Base de Impresión:
• Cama Caliente: Superficie que se calienta para mejorar la adhesión de la primera capa.
• Superficie de impresión: Vidrio, PEI, o cinta donde se adhiere la pieza.
• Electrónica y Control:
• Placa Base: El "cerebro" que gestiona órdenes.
• Fuente de alimentación: Convierte la electricidad doméstica para la impresora.
• Pantalla y controladores: Para gestionar la interfaz de usuario.
• Sensores (Endstops/Finales de carrera): Detectan los límites de los ejes.
• Ventiladores: Enfrían el hotend y la pieza impresa.

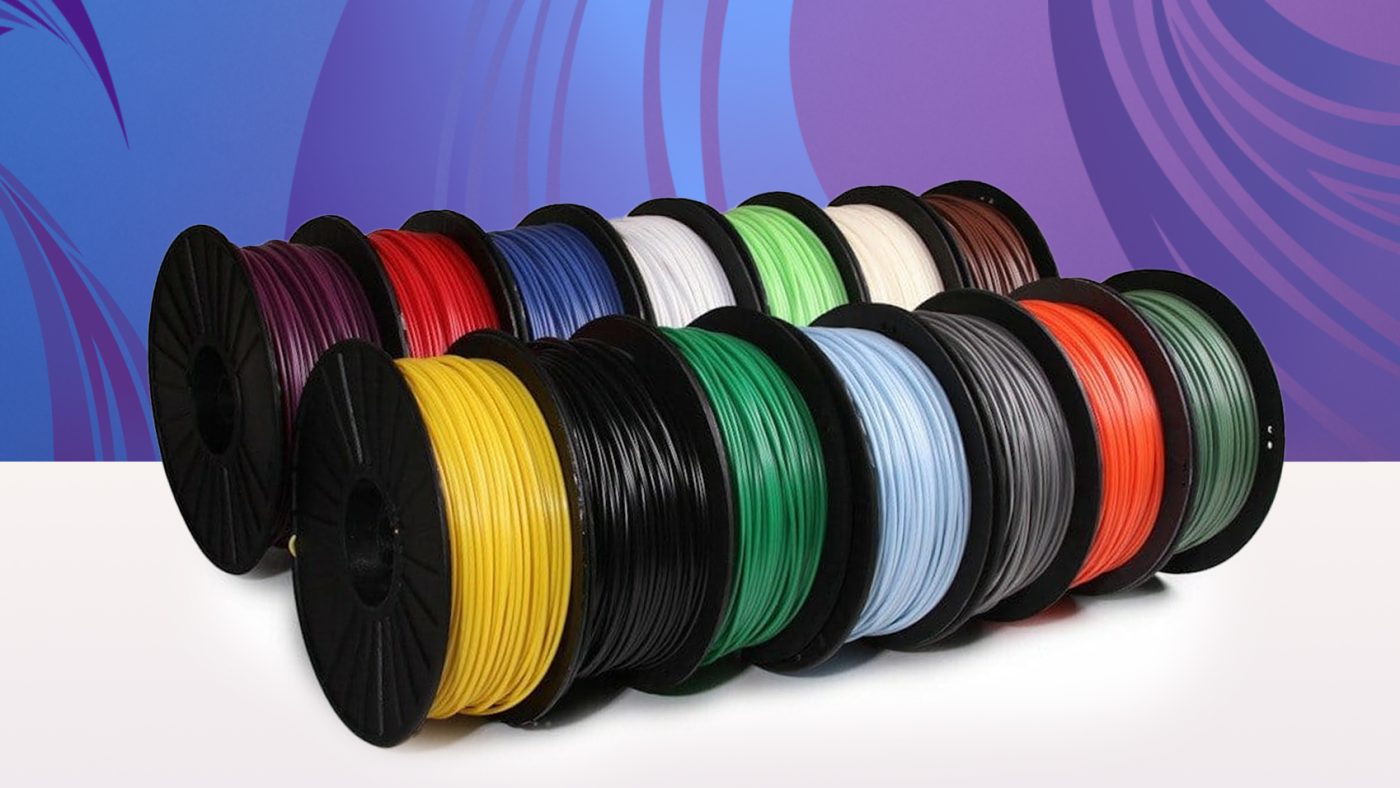

¿Cuáles son los filamentos?

• PLA (Ácido Poliláctico): El más popular y fácil de usar. Biodegradable, no emite gases tóxicos y es perfecto para prototipos, maquetas y figuras.
• PETG (Tereftalato de polietileno con glicol): Ofrece mayor resistencia mecánica y térmica que el PLA, siendo un equilibrio entre la facilidad del PLA y la resistencia del ABS. Buena adherencia de capas.
• ABS (Acrilonitrilo Butadieno Estireno): Plástico rígido y duradero, común en piezas funcionales e industriales. Requiere altas temperaturas de impresión (230-250°C) y una impresora cerrada debido a su contracción y emisión de vapores.
• TPU/TPE (Poliuretano Termoplástico): Materiales flexibles y elásticos, ideales para carcasas, juntas, amortiguadores y piezas que requieran resistencia al impacto.
• ASA (Acrilonitrilo Estireno Acrilato): Muy similar al ABS, pero con una excelente resistencia a los rayos UV y a la intemperie, lo que lo hace ideal para uso en exteriores.
• Nailon (Poliamida): Conocido por su alta resistencia mecánica, durabilidad y bajo coeficiente de fricción. Muy utilizado en engranajes y piezas funcionales técnicas.

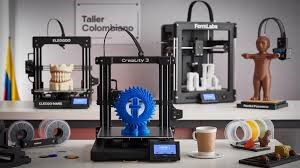

Tipos de impresora 3D

Impresoras 3D de Filamento (FDM)

Las de filamentos funcionan introduciendo un hilo con diferentes componentes, similar a una bobina de hilo para una máquina de coser, que es el que, capa a capa, va dando forma a nuestras creaciones. Aquí puede que os suenen algunos de los materiales más comunes, los llamados plásticos PLA y ABS que son comunes en muchos juguetes, pero hay filamentos de todo tipo, incluidos de materiales que podrían parecer poco comunes en este hobby como la madera o el corcho. Estas impresoras de filamento en realidad son las más comunes a nivel usuario amateur. Requieren menos especialización en el proceso de impresión de 3D y son más económicas que las de resina. No obstante, son menos precisas y con resultados algo más rudimentarios.

Impresoras 3D de Resina (SLA)

En esta tipo de impresoras introducimos una resina líquida que, gracias al uso de un láser, va creando las capas. El gran problema de las resinas, a diferencia de los filamentos, es que suelen ser más limitadas y en muchos casos hay que hacerse con las del mismo fabricante de la máquina, como sucedía antiguamente con los cartuchos de tinta de las impresoras convencionales. Os podéis imaginar, claro, que en este aspecto las impresoras de filamentos son más económicas y sus materiales también son más generosos con el bolsillo. Pero la gran diferencia radica en el acabado de los objetos. A estas alturas ya os habréis hecho a la idea de que una impresora de filamentos es más económica pero sus resultados no serán tan precisos como los de una de resina. En este apartado lo que interesa tener en cuenta es el grosor mínimo de las capas que pueden crear cada una de ellas: en las de filamentos suele estar entre 0,5mm y 0,127mm pero si nos vamos a las de resina ese grosor va de 0,05mm a 0,01mm. El truco en este punto radica en la precisión con la que trabajan las impresoras de resina. El láser encargado de inyectar el material es mucho más fino lo que permite ese acabado mientras que las de filamentos dependen del grosor del material, por un lado, y por los movimientos en cada eje que haga el extrusor. Esto también permite que las superficies sean más lisas y que el acabado final tenga más empaque en una máquina de resina que en una de filamentos.

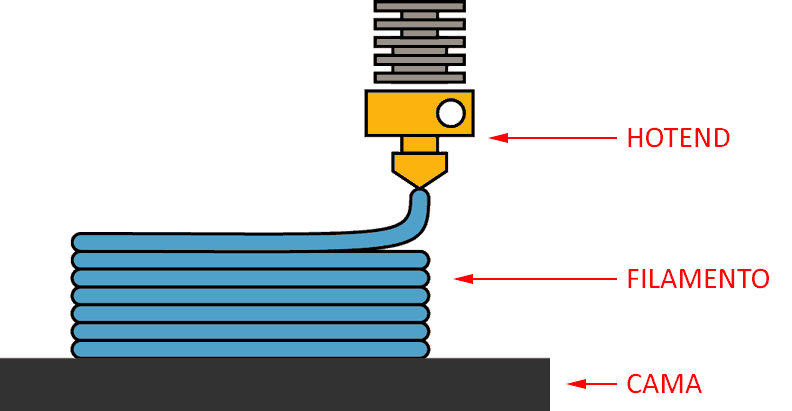

Funcionamiento de una impresora 3D

• Diseño 3D (CAD): Se crea el objeto en un ordenador usando software como Blender o Tinkercad.

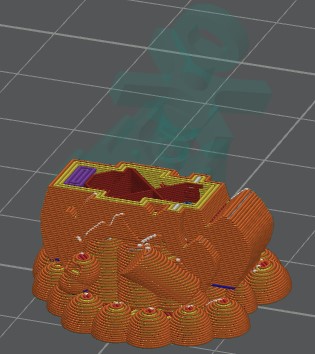

• Laminado (Slicing): Un software "laminador" (ej. Cura, PrusaSlicer) convierte el modelo 3D en cientos o miles de capas horizontales y genera un archivo G-code. Este archivo contiene las instrucciones de velocidad, temperatura y trayectorias.
• Impresión: La impresora lee el G-code, calienta el material (aprox.) y lo deposita capa sobre capa, moviéndose en los ejes X, Y y Z.
• Enfriamiento: El material se solidifica al instante al salir de la boquilla, uniendo la nueva capa con la anterior.
• Finalización: Al terminar, la pieza se retira y, a menudo, requiere limpieza, eliminación de soportes o lijado.
